Когда речь заходит о глазах артиллерии, большинство представляет классический самолётный дрон с запуском с катапульты или квадрокоптер, зависающий над позицией. Однако война требует совмещения достоинств обеих схем без привязки к громоздким стартовым устройствам. Именно эту нишу занял беспилотный авиационный комплекс «Вектор» — аппарат с гибридной аэродинамикой, способный взлетать вертикально с любого клочка земли и часами патрулировать как самолёт, выдавая координаты целей с высокой точностью. Его появление не было случайным: потребность в мобильном, быстром развёртывании без ущерба дальности и продолжительности полёта заставила инженеров объединить роторную и крылатую механику в одном корпусе.
Далее подробно разобрано, как устроен этот гибридный разведчик, какие сенсоры позволяют ему работать днём и ночью, каким образом осуществляется передача целеуказаний, а также проведено честное сравнение с другими отечественными беспилотниками, выполняющими разведывательные задачи.
Откуда взялся запрос на гибрид
Традиционные мультироторные платформы обеспечивают вертикальный старт и зависание, однако их аэродинамическая эффективность остаётся низкой: большая часть энергии уходит на поддержание подъёмной силы винтами, из-за чего реальная продолжительность полёта редко превышает 40–50 минут. Самолётные беспилотники с фиксированным крылом летают значительно дольше и дальше, но требуют катапульты, сети или подготовленной полосы, что усложняет работу в условиях постоянной смены позиций. Гибридная схема, воплощённая в «Векторе», снимает это противоречие: аппарат поднимается с помощью подъёмных двигателей, а в крейсерском режиме переходит на маршевый двигатель с крылом. Таким образом оператор может запустить дрон с лесной поляны, двора разрушенного здания или крыши, получая при этом до двух часов непрерывного наблюдения.
Концепция не является исключительно лабораторной: потребность в подобном аппарате сформировалась в первые месяцы полномасштабных боевых действий, когда подразделениям не хватало времени на оборудование стартовых площадок, а риск потерять дорогой самолётный БПЛА из-за попадания осколка при взлёте с катапульты был крайне высок. «Вектор» быстро доказал, что может не только взлетать и садиться на ограниченный пятачок, но и выполнять классические самолётные манёвры — развороты на малой высоте, барражирование в заданном районе, возврат в автоматическом режиме при потере связи. Это превратило его в основной инструмент передовых артиллерийских расчётов, которым критически важно иметь стабильный видеопоток и точные координаты без задержек.
Что скрывается внутри планера

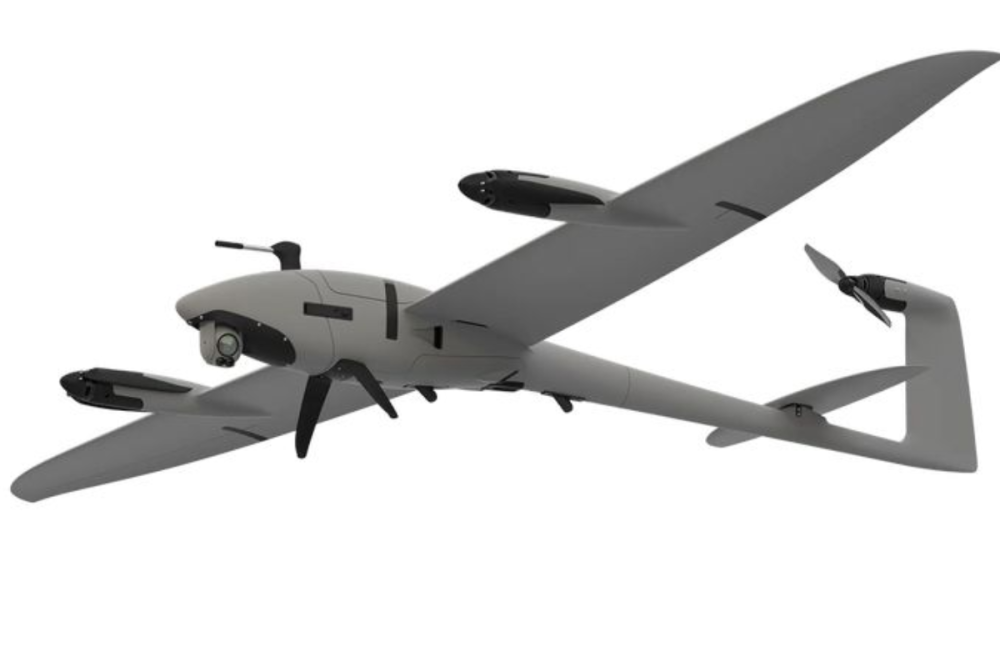

Внешне «Вектор» напоминает небольшой самолёт с размахом крыла около трёх метров, но с дополнительными винтами на консолях. Фюзеляж выполнен из композитных материалов, обеспечивающих малый вес и достаточную жёсткость, необходимую для вертикальных манёвров. В носовой части размещён модуль полезной нагрузки, а в центральной — аккумуляторная батарея высокой ёмкости, питающая все системы. Два подъёмных электродвигателя на крыльях работают только на этапах взлёта и посадки; в крейсерском полёте их винты фиксируются в горизонтальном положении либо просто выключаются, снижая лобовое сопротивление. Маршевый двигатель расположен в хвосте и выполняет роль толкача.
Такая компоновка требует продуманной системы управления переходным режимом. Автопилот беспилотника получает данные от инерциальной навигационной системы, магнитометра и приёмников спутниковых сигналов, чтобы синхронизировать отключение вертикальных моторов с наращиванием горизонтальной скорости. Оператору не приходится вручную балансировать между режимами — достаточно задать точку маршрута, и борт сам выполнит переход. Это существенно снижает нагрузку на пилота и позволяет сосредоточиться на разведывательных задачах. Даже при сильном порывистом ветре переходный этап проходит плавно; конструкторы заложили значительный запас устойчивости, о чём свидетельствуют отзывы операторов.
Отдельного внимания заслуживает система энергопитания. Аккумуляторные блоки — это не просто обычные литий-полимерные сборки, а специально просчитанные пакеты с активной термостабилизацией, позволяющей работать в широком диапазоне температур. На практике это означает, что зимние запуски не приводят к катастрофической потере ёмкости, а летом перегрев не вызывает срабатывание защиты. Такой подход к батарее критичен, ведь любой сбой питания в гибридном аппарате во время переходного режима почти гарантированно заканчивается падением.
Как устроены глаза разведчика
Основу разведывательной способности «Вектора» составляет гиростабилизированная оптико-электронная станция, объединяющая дневную камеру высокого разрешения, тепловизионный модуль и лазерный дальномер. Камера обеспечивает чёткое изображение даже при сумеречном освещении, а тепловизор позволяет обнаруживать технику и живую силу по тепловому контрасту в тёмное время суток. Лазерный дальномер измеряет расстояние до объекта с точностью до нескольких метров на дистанциях, превышающих километр. Полученные данные автоматически объединяются с координатами носителя, углами наклона и азимутом, после чего вычисляются абсолютные географические координаты цели.
Вся оптика размещена в подвижном блоке, который компенсирует вибрации и колебания планера благодаря трёхосевой стабилизации. Это позволяет вести наблюдение во время виражей и даже при порывах ветра без размытия картинки. Оператор на наземной станции видит видео в реальном времени, причём задержка составляет доли секунды — цифровая линия передачи данных работает в защищённом диапазоне с адаптивной модуляцией. Во время полёта на предельной дальности связи система автоматически снижает битрейт, сохраняя стабильность канала, чтобы не потерять управление.
Интересным техническим решением является возможность одновременной трансляции видеопотока нескольким потребителям: артиллерийский командир, штаб батальона и непосредственно оператор могут получать одну и ту же картинку, что ускоряет принятие решений. Кроме того, борт записывает все данные на внутренний накопитель, поэтому после возвращения можно провести детальный анализ, выявить замаскированные позиции, пропущенные при прямом эфире.
Координаты к орудию за считанные секунды
Процесс целеуказания включает несколько критических этапов:
- оператор обнаруживает подозрительный объект на экране и берёт его в автоматическое сопровождение;
- лазерный дальномер производит замер и передаёт наклонную дальность в бортовой вычислитель;
- навигационная система учитывает собственные координаты, высоту, углы наклона датчиков и мгновенно рассчитывает географические координаты цели;
- результат с привязкой к карте отображается на мониторе наземной станции и автоматически отправляется в виде стандартного сообщения по защищённому протоколу;
- артиллерийское подразделение получает готовое целеуказание без дополнительных пересчётов;
- после первого выстрела оператор корректирует огонь по разрывам, а борт мгновенно обновляет отклонение.
Благодаря такой автоматизации время от обнаружения цели до открытия огня сокращается до одной-двух минут, что намного быстрее, чем при классическом радиотелефонном докладе. Важно, что «Вектор» не просто сбрасывает координаты, но и передаёт снимок цели с привязкой к электронной карте, что минимизирует риск поражения ложного объекта. В нескольких случаях, когда вражеская техника двигалась, оператор мог включить режим сопровождения, и борт сам удерживал цель в центре кадра, периодически вычисляя обновлённые координаты для корректировки в реальном времени.
Отдельный плюс — возможность работать с различными артиллерийскими системами без глубокой интеграции. Координаты выдаются в формате, приемлемом для большинства планшетов с программным обеспечением типа «Кропива» или аналогичным. Поэтому расчёт гаубицы или миномёта не нуждается в дополнительном оборудовании — достаточно иметь стандартный защищённый планшет с навигационным приложением. Это делает беспилотник универсальным инструментом вплоть до уровня взвода, хотя чаще всего он придаётся батарее.
Соседи по классу без прикрас
Сравнение ключевых параметров украинских разведывательных беспилотников, выполняющих схожие задачи:
| Модель | Тип старта | Макс. продолжительность полёта, мин |
Макс. дальность радиоканала, км |
Масса полезной нагрузки, кг |
|---|---|---|---|---|
| Вектор | вертикальный (VTOL) | 120 | 30 | ~1,5 |
| Лелека-100 | катапульта | 150 | 35 | ~1,5 |
| Фурия | катапульта | 180 | 50 | ~2 |
| PD-2 | взлётно-посадочная полоса | 600+ | >180 | до 11 |
Из таблицы видно, что «Вектор» не является рекордсменом по продолжительности или дальности, однако его главное преимущество — свободный старт без дополнительного оборудования — открывает возможности, которых лишены «Лелека» или «Фурия». Там, где нет места для развёртывания катапульты или где нужно взлететь незаметно из узкого дворика, самолётные аппараты просто не могут быть применены. Одновременно PD-2, хоть и берёт больше нагрузки и летает значительно дальше, требует полноценной взлётной полосы, что на переднем крае часто невозможно. Поэтому «Вектор» закрывает специфическую, но крайне востребованную нишу.
Операторы отмечают, что по критерию «время развёртывания до первого взлёта» гибрид вне конкуренции: весь цикл от выгрузки из автомобиля до старта занимает менее пяти минут. Для самолётных БПЛА этот показатель может достигать 15–20 минут с учётом монтажа катапульты и проверок. Кроме того, вертикальная посадка без парашюта означает меньшие ударные нагрузки на оптику, что продлевает ресурс сенсоров.
Интересный факт: во время войсковых испытаний один из образцов «Вектора» выполнил автоматическую посадку при порывах ветра до 12 м/с с отклонением от точки касания менее полуметра, хотя паспортное ограничение по ветру было мягче. Это говорит о значительном запасе устойчивости алгоритмов управления.
По сути, гибридный подход превратил «Вектор» в тот редкий тип беспилотника, который не просто летает долго или удобно стартует, а делает и то и другое одновременно, не заставляя экипаж выбирать между мобильностью и выносливостью. В паре с умелым оператором он становится инструментом, существенно увеличивающим глубину разведки и скорость поражения, оставаясь при этом достаточно простым в логистике. Именно поэтому «Вектор» всё чаще появляется в штатах передовых артиллерийских подразделений, а его опыт активно изучают другие страны, ища баланс между простотой и эффективностью. Окончательный вердикт выносит не заводской полигон, а фронт, и пока он звучит однозначно: машина работает и спасает жизни, давая точное направление там, где каждая минута имеет значение.
